Acon丨拆解报告:realme 笔记本电脑原装65W PD快充充电器

时间:2022-05-30        阅读

前言



充电头网拿到了realme最新推出的一款手机充电器,其采用白色机身,外观圆润,设计简约,支持65W PD快充和PPS快充,对主流的笔记本和手机充电兼容性都很好,同时支持15W VOOC快充和30W SuperVOOC快充,支持自家手机快充。



下面就对这款充电器进行拆解,一起看看内部结构和用料情况。



realme 65W充电器外观


充电器采用PC阻燃材质白色外壳,表面亮面烤漆工艺处理,边角过渡圆润,整体洁白光滑设计,设计非常简洁。

充电器配备固定式国标插脚,靠一侧布局方便插拔。

输入端外壳上标注有充电器参数

型号:WCA7JECH

输入:100-240V~50/60Hz 1.8A

输出:5V3A(VOOC)、10V3A(SVOOC)

PDO:5V3A、9V3A、12V3A、15V3A、20V3.25A

PPS:3.3-21V3A

惠州市锦湖实业发展有限公司

产品已经通过了3C认证。

顶面中心印有realme品牌logo,USB-C接口也是靠一侧布局,白色胶芯。

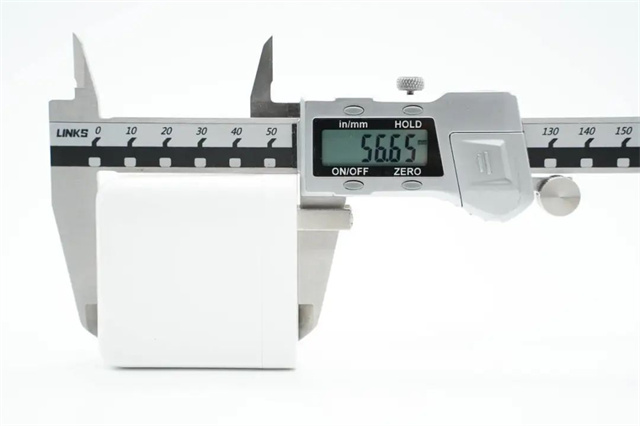

使用游标卡尺实测充电器机身高度为56.65mm

宽度为55.37mm。

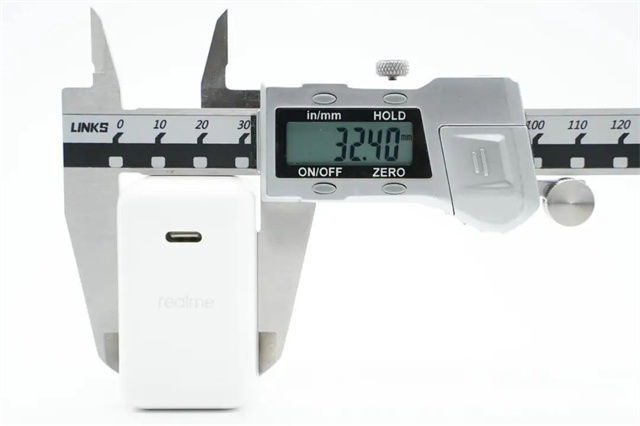

厚度为32.4mm。

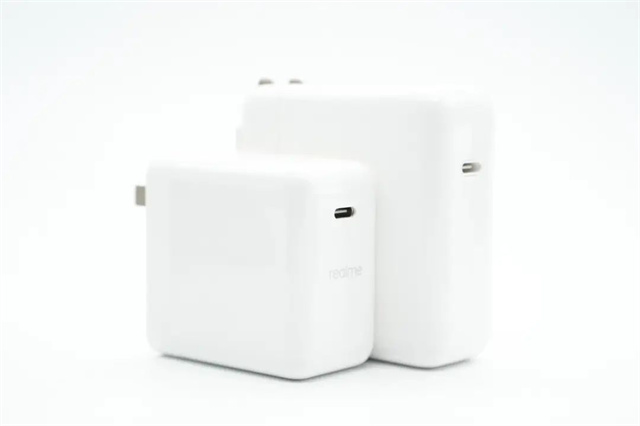

和苹果61W充电器对比,realme这款要小得多。

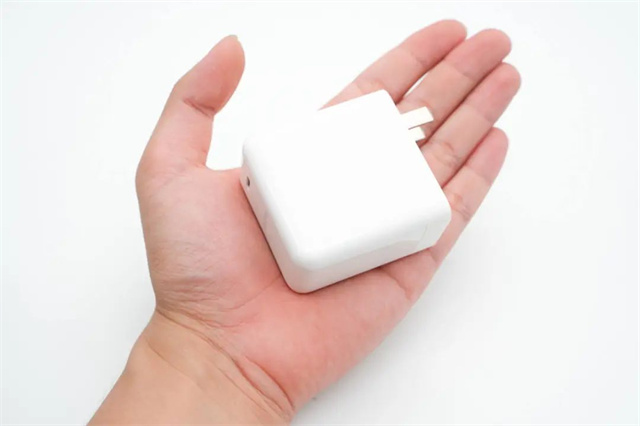

充电器拿在手上的大小直观感受。

净重约为155g。

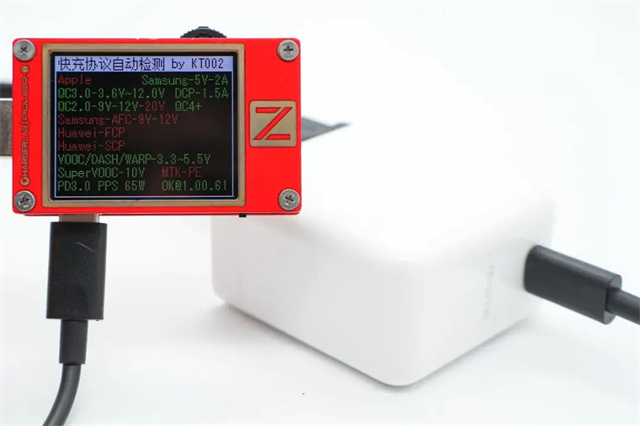

使用ChargerLAB POWER-Z KT002测得USB-C口支持Samsung 5V2A、DCP协议,以及QC2.0/3.0、VOOC/DASH/WARP、SuperVOOC、PD3.0、PPS快充协议。

此外PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位,以及3.3,21V3A一组PPS电压档位。

realme 65W充电器拆解



对realme这款65W充电器有了基本了解之后,下面继续进行拆解,看看内部做工如何。

沿充电器外壳接缝处拆开外壳,发现内部灌胶,无法取出PCBA模块。

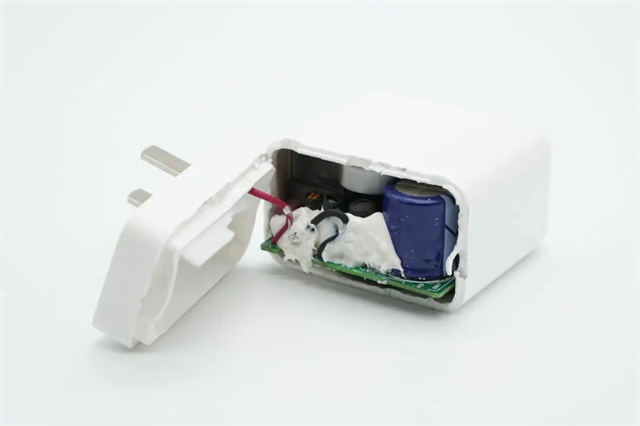

动用切割机切开外壳,PCBA使用灌封工艺填充内部空间,将充电器填充成为一个整体,防止潮气侵入,并加快内部热量传导,提升充电器的可靠性。

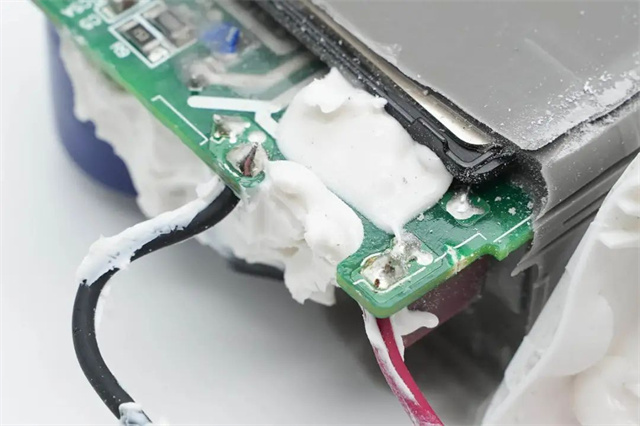

充电器AC插脚与PCBA模块采用导线焊接连接。

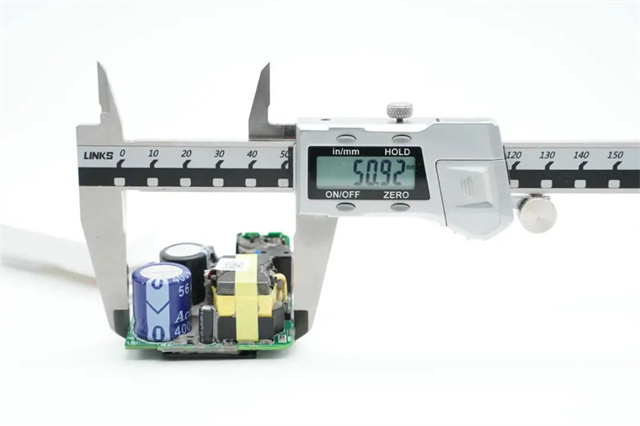

清理掉PCBA模块的灌封胶,使用游标卡尺测得PCBA模块长度约为50.92mm。

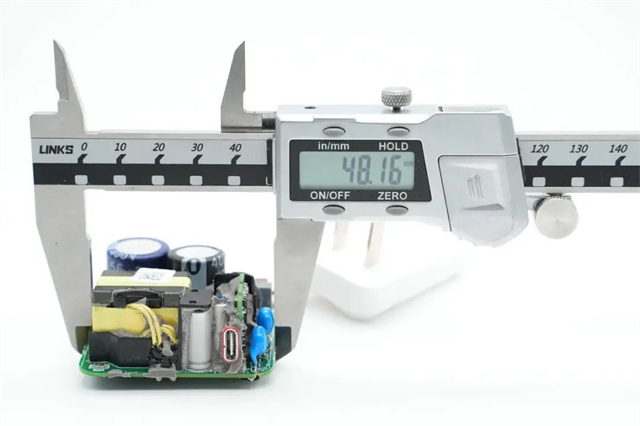

PCBA模块宽度约为48.16mm。

PCBA模块厚度约为24.62mm。

PCBA模块背面粘贴一块散热片,用于为初级开关管散热。

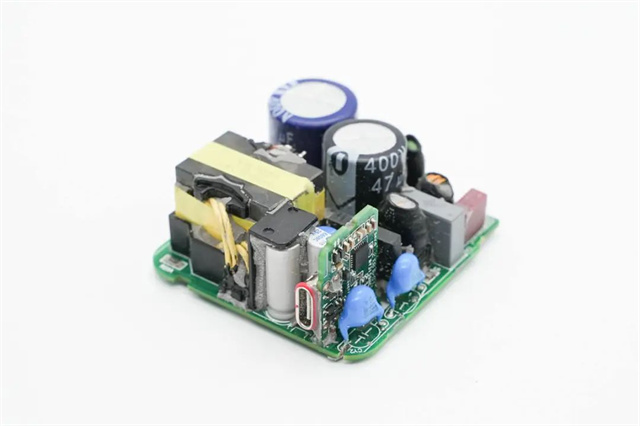

输出USB-C母座焊接在垂直小板上,母座前端套有红色密封圈,用于灌胶密封,右侧是两颗串联的蓝色安规Y电容

输入端保险丝,EMI滤波电路和初级滤波电解电容特写。

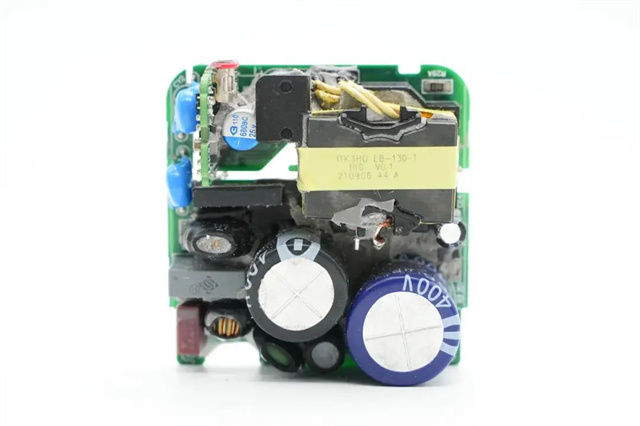

PCBA模块正面一览,左下是输入端保险丝以及EMI滤波电路,右侧是两颗电解电容,电解电容上方是变压器,左上角是输出滤波电容,协议小板和蓝色安规Y电容。

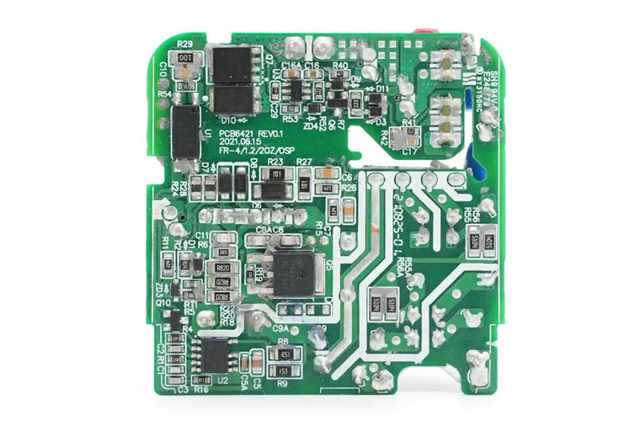

背面可以看到充电器的初级主控芯片,初级开关管,同步整流控制器,同步整流管和光耦等。充电器整流桥和开关管分散布置,避免局部积热。

通过观察发现,充电器采用高频QR开关电源,同步整流,充电器输出电压由协议芯片通过光耦反馈进行控制调节,满足快充不同电压的输出需求。下面就从输入端开始了解各个器件。

充电器输入端焊接保险丝,共模电感,安规X电容等器件。

输入端延时保险丝规格为3.15A 250V。

NTC浪涌抑制电阻丝印SCK 054,用于抑制充电器插电时的冲击电流。

第一级共模电感,采用磁环绕制,焊接绝缘支架,并外套热缩管绝缘。

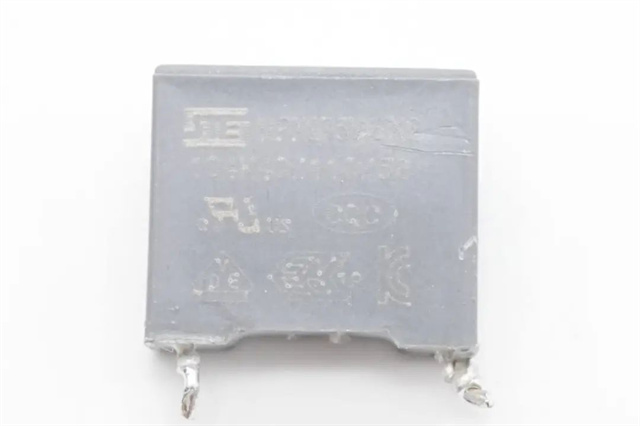

安规X2电容来自STE松田电子,规格为0.1μF。

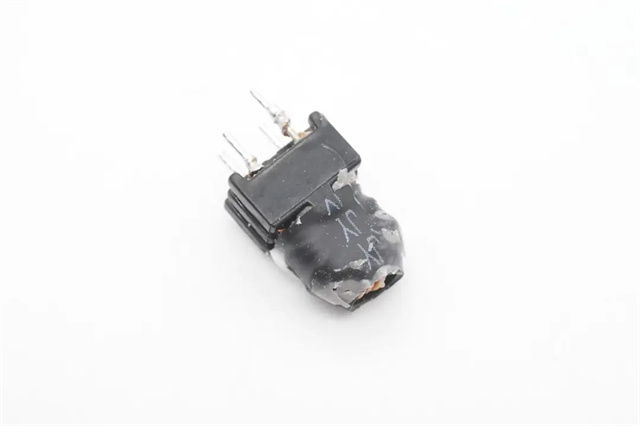

第二颗共模电感体型稍大,同样焊接绝缘底座,并外套热缩管绝缘。

输入端整流桥来自平伟,型号D8KB10A,规格为8A 1000V,用于将交流电整流成脉动直流电。

两颗滤波电容来自Acon中元,其中一颗规格为400V 47μF。

两颗电容中间是差模电感,用于过滤高频干扰。

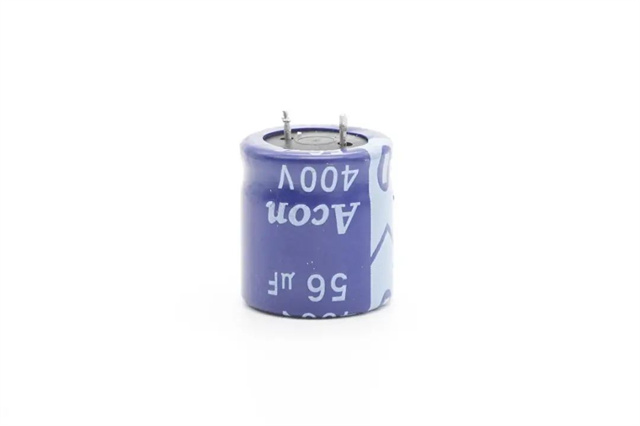

另外一颗滤波电容规格为400V 56μF,初级滤波电容容量合计103μF。

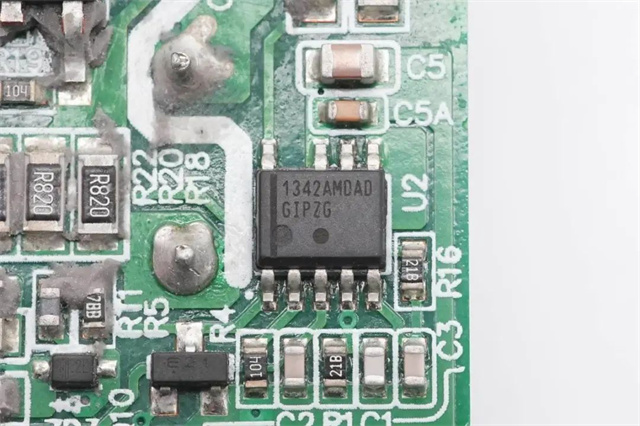

充电器初级主控芯片来自安森美,型号NCP1342,这是一颗高频反激控制器,内置主动X2电容放电和多重完善的保护功能,具有超低的待机功耗,在快充充电器中应用广泛。

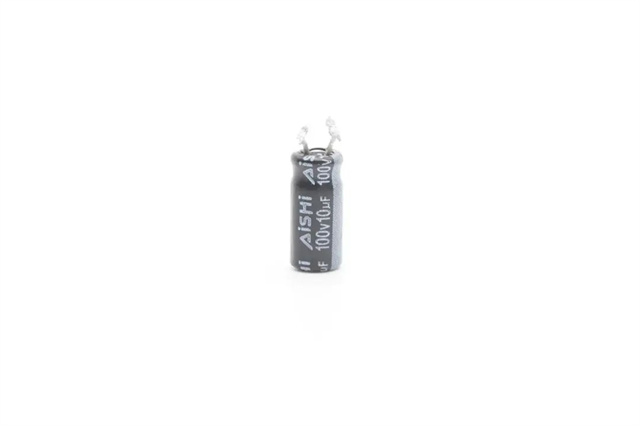

为初级主控芯片供电的滤波电容,来自AiSHi艾华,规格为100V 10μF。

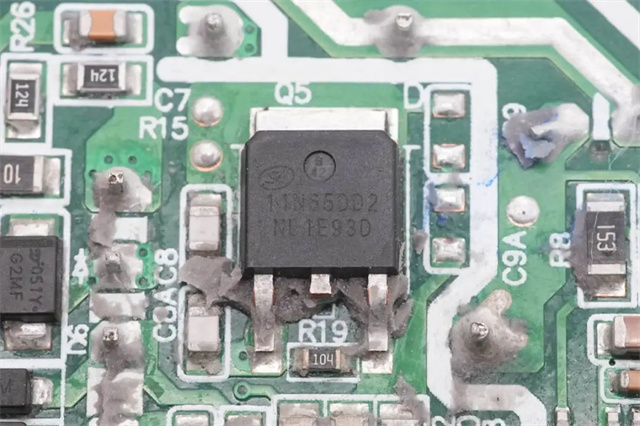

初级开关管来自士兰微,型号为SVS11N65DD2,NMOS,耐压650V,导阻330mΩ,采用TO252-2L封装,是一颗超结MOS管。

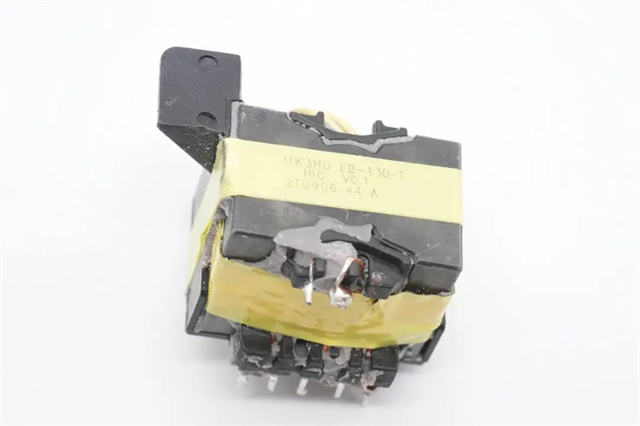

变压器外套塑料外壳,使用绝缘胶带缠绕固定,输出采用多层绝缘线。

蓝色安规Y电容特写,使用两颗串联,加强耐压,提高安全等级,并满足安规要求。

用于反馈调节输出电压的EL1019光耦。

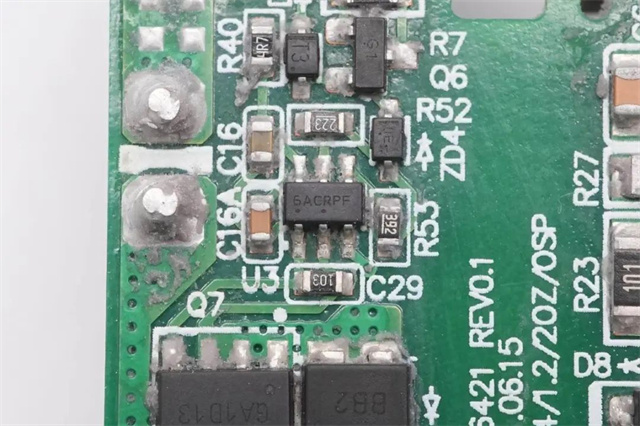

同步整流控制器来自安森美,丝印6AC,型号为NCP4306,支持DCM/CCM/QR工作模式,支持1MHz开关频率,支持驱动氮化镓同步整流管。

同步整流管来自AOS万代半导体,丝印66947,NMOS,DFN5*6封装。左侧并联一颗肖特基二极管,用于提升轻载效率。

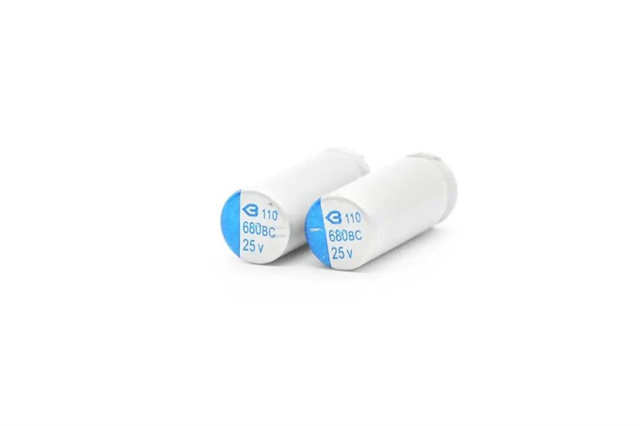

输出滤波固态电容来自绿宝石,BC系列,680μF 25V,两颗并联。

USB-C母座焊接在垂直小板上,母座过孔焊接,并打胶密封,小板上焊有VBUS开关管。

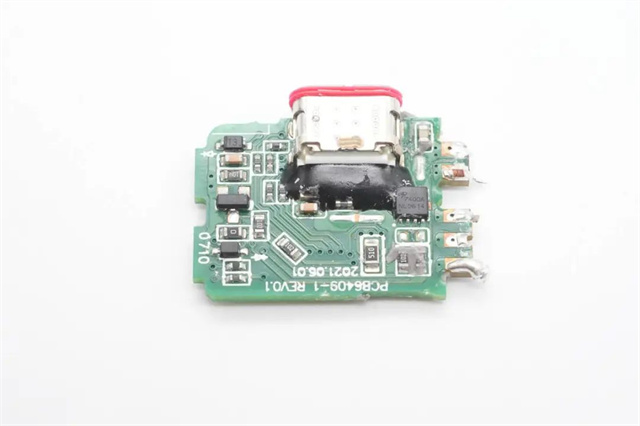

小板背面焊接电流取样电阻,协议芯片以及用于静电保护的TVS二极管。

USB-C母座红色密封胶圈特写。

USB-C母座后部涂有黑色密封胶。

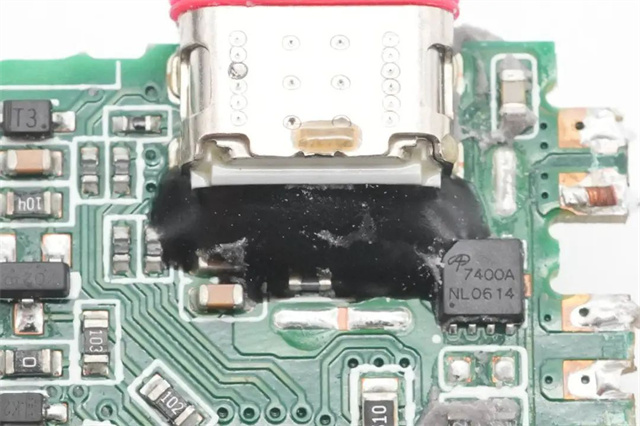

VBUS开关管来自AOS万代半导体,型号AON7400A,NMOS,耐压30V,导阻6.2mΩ,次啊用DFN3*3封装。

协议芯片来自Richtek立锜科技,丝印8K=8H。

全部拆解完毕,来张全家福。



充电头网拆解总结

realme 65W PD充电器采用白色外观,固定插脚,看起来像是一款原装的配机充电器。实测输出支持VOOC和SuperVOOC快充,并支持65W PD快充和3.3-21V 3A PPS快充,能够满足OPPO系手机快充,笔记本电脑充电以及支持PPS快充的手机快充应用。

充电头网通过拆解了解到,充电器内部使用安森美快充电源方案,采用NCP1342+NCP4306组合,初级使用士兰微超结MOS管,次级同步整流管并联肖特基二极管提高轻载效率。内置立锜科技的协议芯片,初次级滤波电容分别来自中元和绿宝石,用料均为业内知名品牌。充电器内部采用灌胶处理,增强散热性能和耐候性能,整体用料和设计都很可靠。
