Acon丨拆解报告：华为Mate 80原装66W冰糖全能氮化镓充电器

时间：2025-12-27        阅读

前言

11月25日，华为召开华为Mate 80系列 | Mate X7及全场景新品发布会，全面展示其在智慧办公、影音娱乐、智能家居等诸多场景的前沿创新成果，Mate 80系列高端旗舰更是持续引领创新科技与超凡智慧体验。

其中华为Mate 80标准版搭载5750mAh电池，协议方面不仅支持华为66W超级快充，还支持PPS、UFCS等快充整体快充配置算是稳中有进。

新机随机附送了一款十分小巧的66W冰糖全能充电器，除支持华为66W超级快充外，还支持66W UFCS以及65W PD/PPS快充，可以给包括第三方品牌在内的笔电、平板等设备使用。下面我们来看看这款充电器的具体设计用料。



华为Mate 80原装66W冰糖全能氮化镓充电器开箱

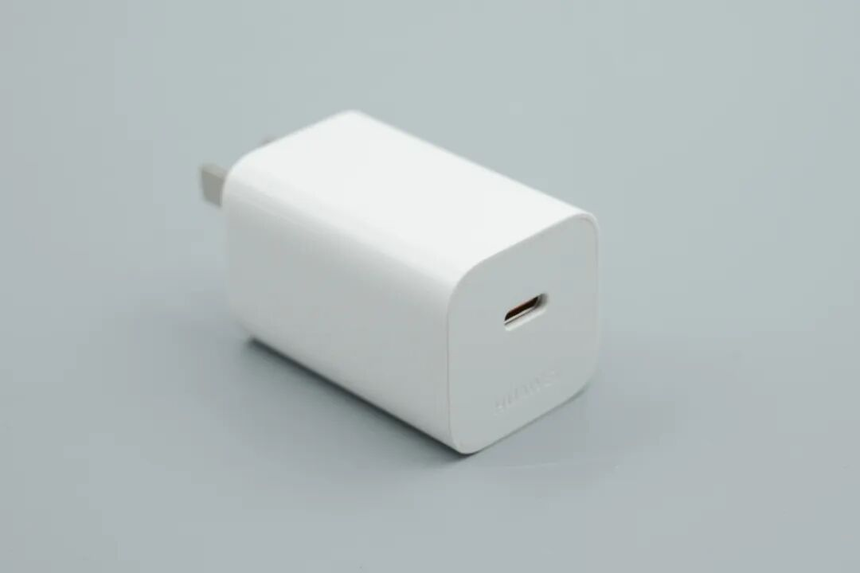

充电器采用PC阻燃材质白色塑料外壳，机身表面高光亮面处理，风格简约，整体十分的小巧。


腰身一面印有66W和HUAWEI SuperCharge。


输入端外壳上印有充电器参数。


产品参数特写

型号：HW-110600C05

输入：200-240V~50/60Hz 1.8A

输出：5V3A、9V3A、10V4A、11V6A、12V3A、15V3A、20V3.25A Max

输入：100-130V~50/60Hz 1.8A

输出：5V3A、9V3A、10V4A、12V3A、15V2.66A、20V2A Max

华为终端有限公司

充电器通过了CCC认证。

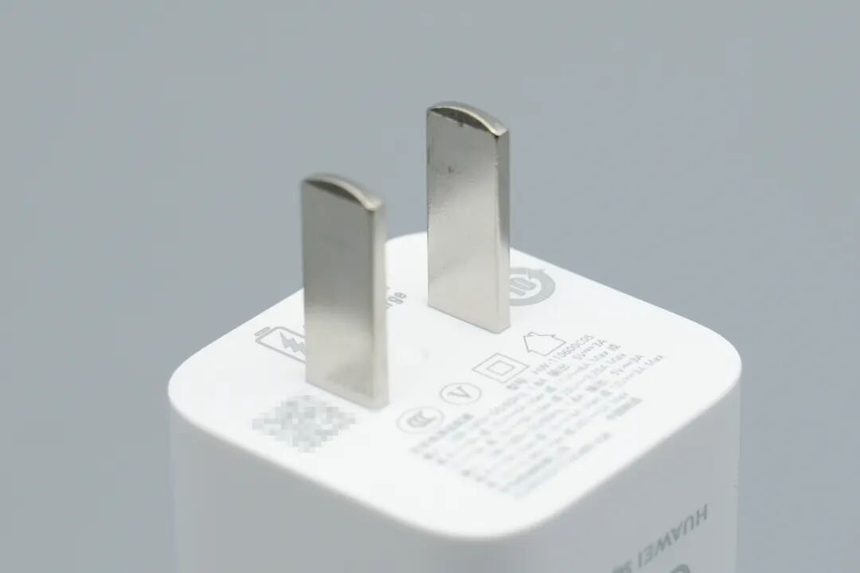

充电器配备固定式国标插脚。

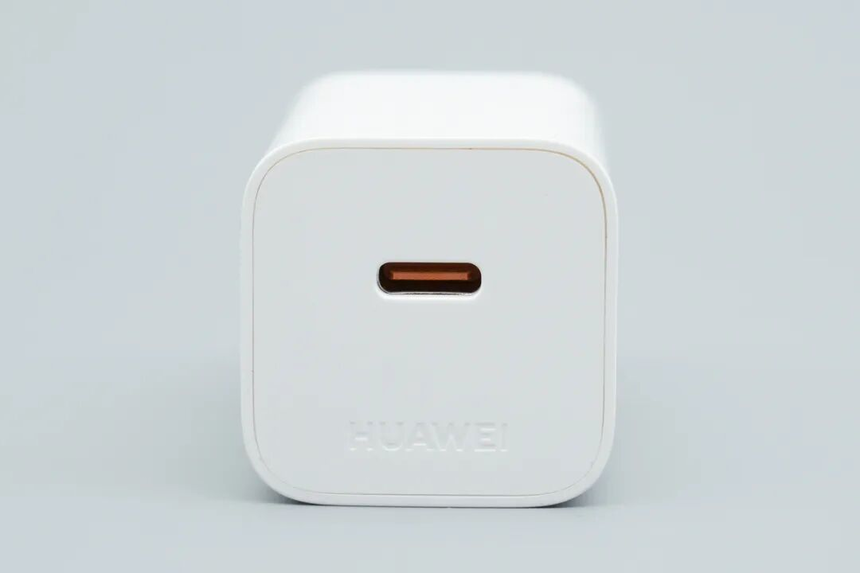

输出顶面配备单USB-C接口，此外外壳上还设计有HUAWEI品牌。


实测充电器机身长度为48.11mm。

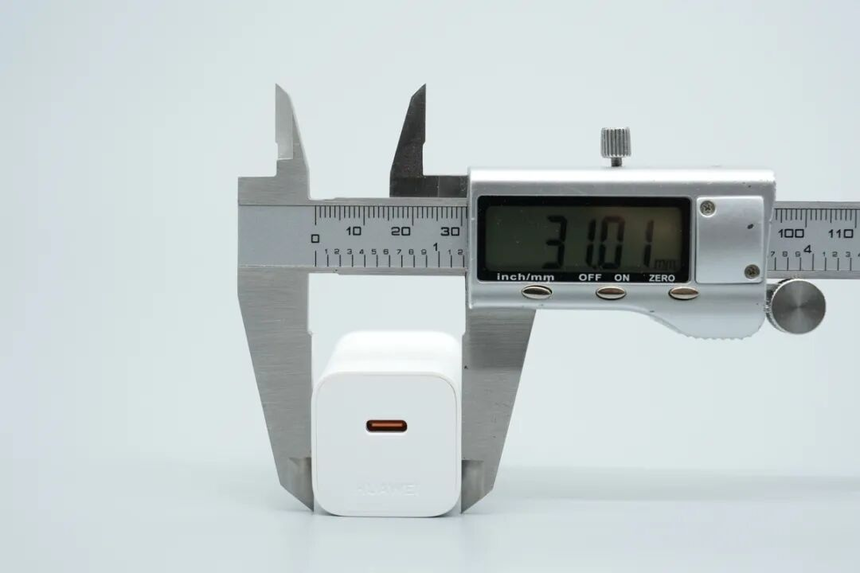

宽度为31.01mm。

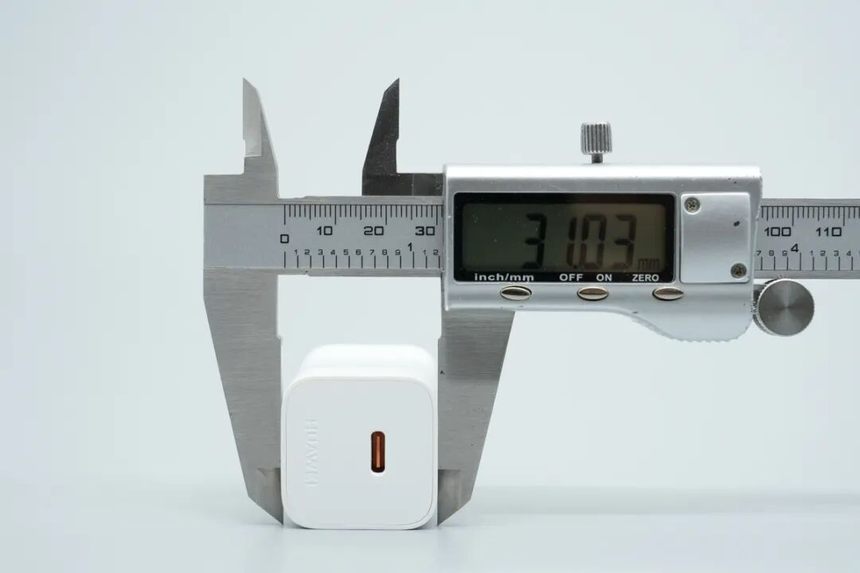

厚度为31.03mm。


和苹果67W充电器放在一起对比，体积优势非常明显。

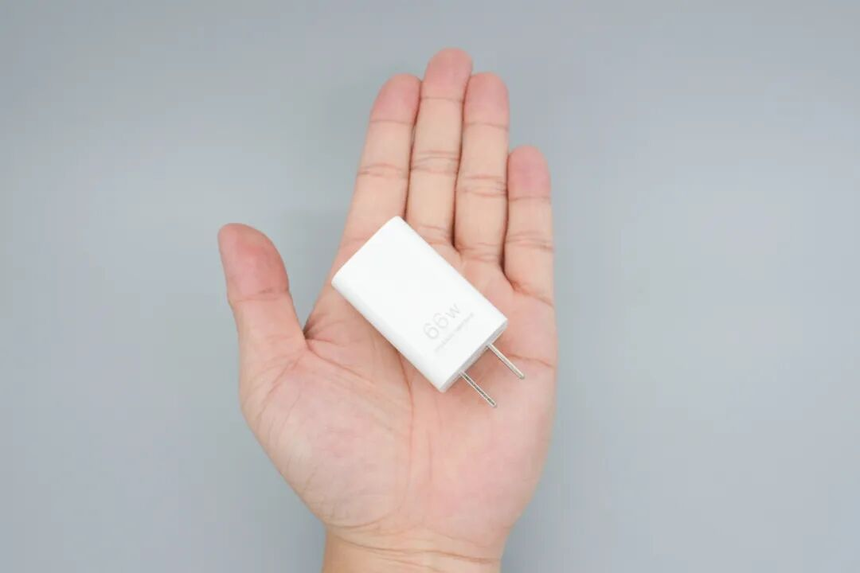

充电器拿在手上的大小直观感受。

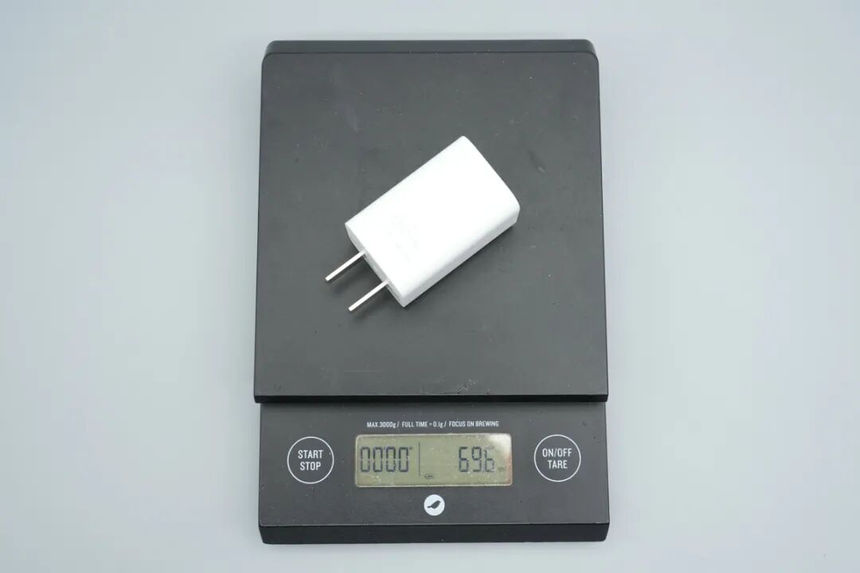

另外测得充电器重量约为70g。


使用ChargerLAB POWER-Z KM003C测得USB-C口支持UFCS、FCP、SCP、QC2.0/5、PD3.0、PPS、DCP充电协议。


PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.4-21V3.25A一组PPS电压档位。

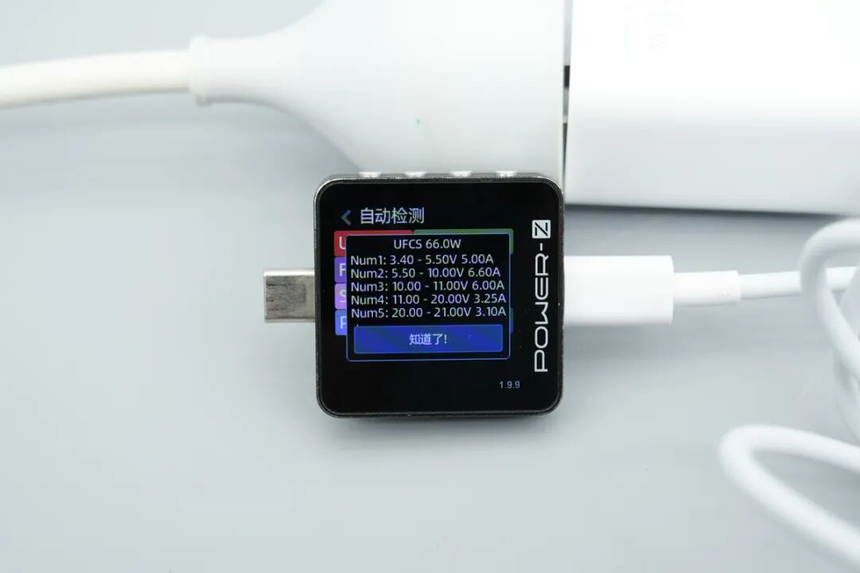

测得UFCS快充具备3.4-5.5V5A、5.5-10V6.6A、10-11V6A、11-20V3.25A、20-21V3.1A多组电压档位。

华为Mate 80原装66W冰糖全能氮化镓充电器开箱

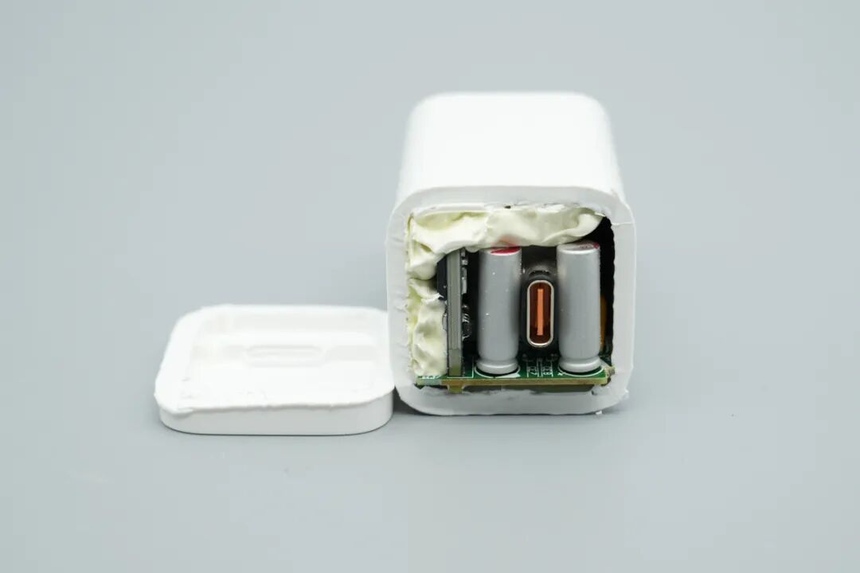

切割开顶部外壳，内部PCBA模块填充白胶加固。

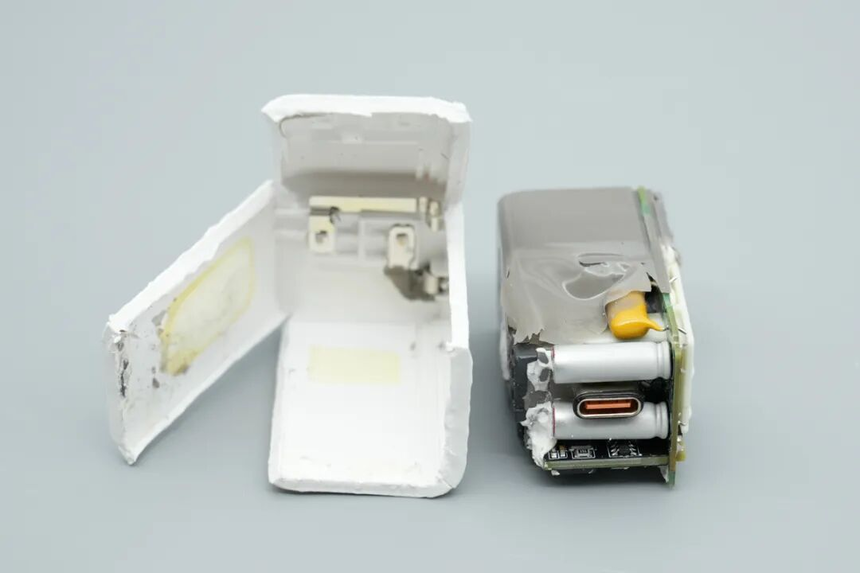

进一步切割开外壳取出PCBA模块，输入端为接触式通电设计。


测得PCBA模块长度为44.44mm。

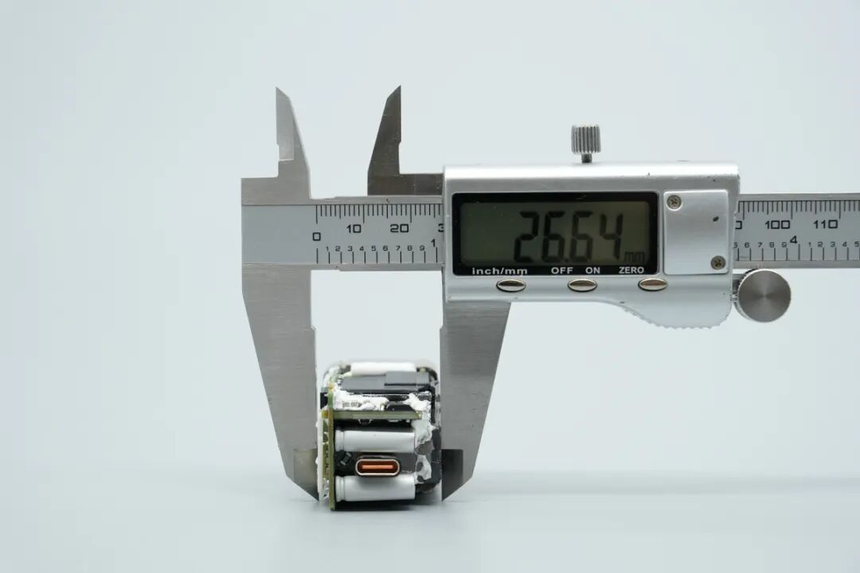

宽度为26.64mm。

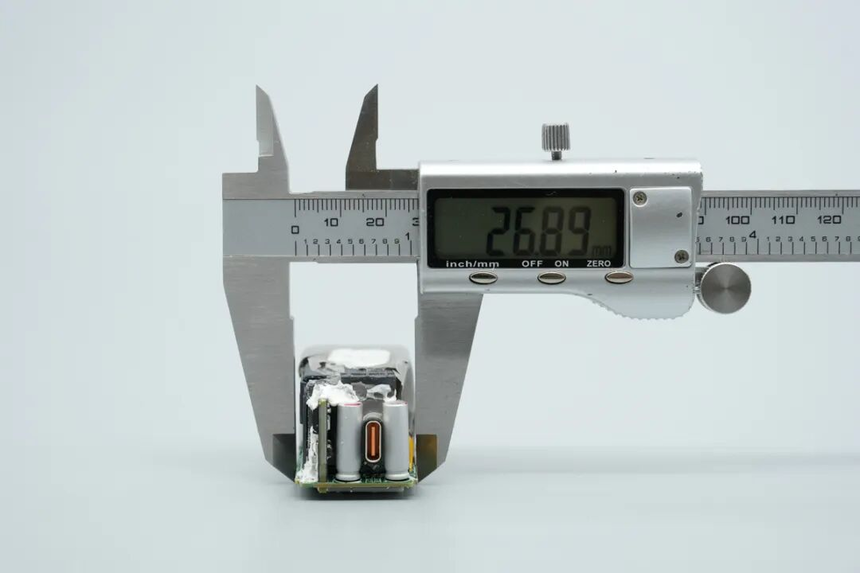

厚度为26.89mm。

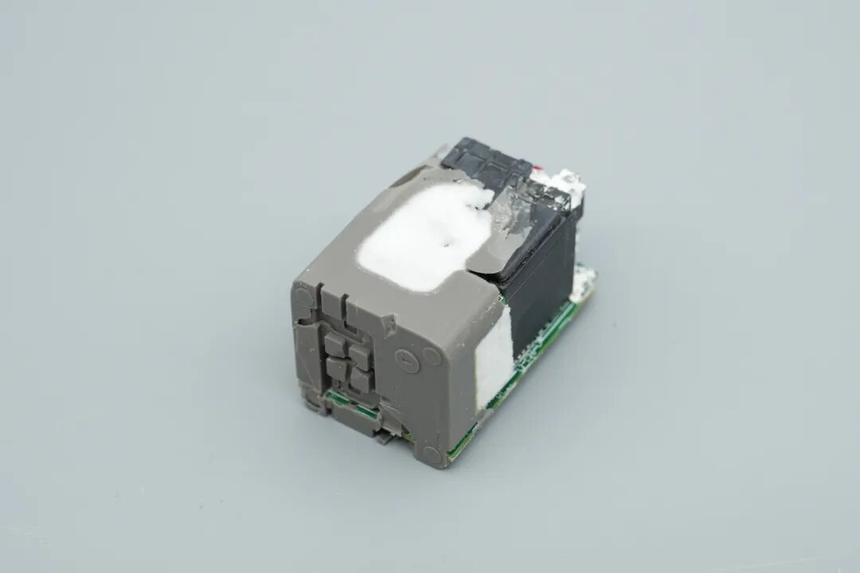

PCBA模块输入端填充导热胶密封以及固定。

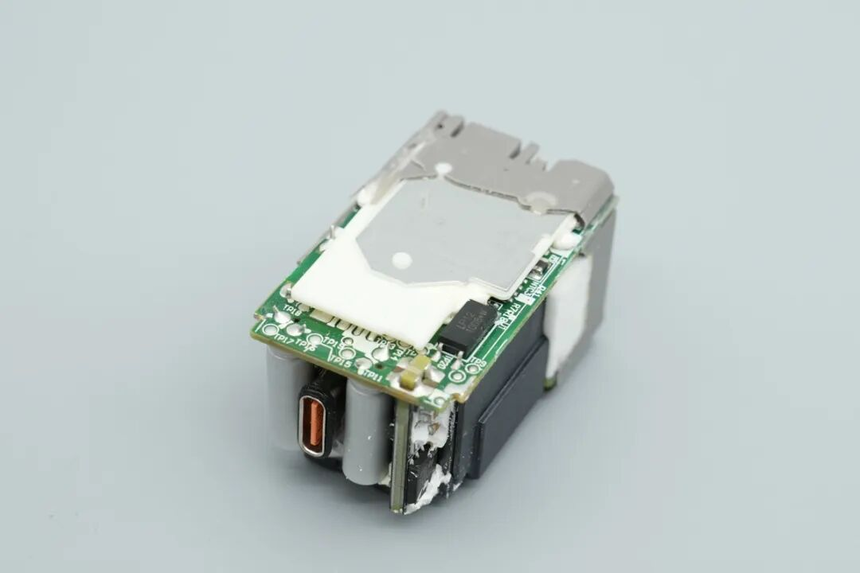

模块主板背面覆盖绝缘塑料板和散热片。


清理掉导热胶并拆下底部塑料板，塑料板上还设有一体式隔板，用于对初次级进行隔离。

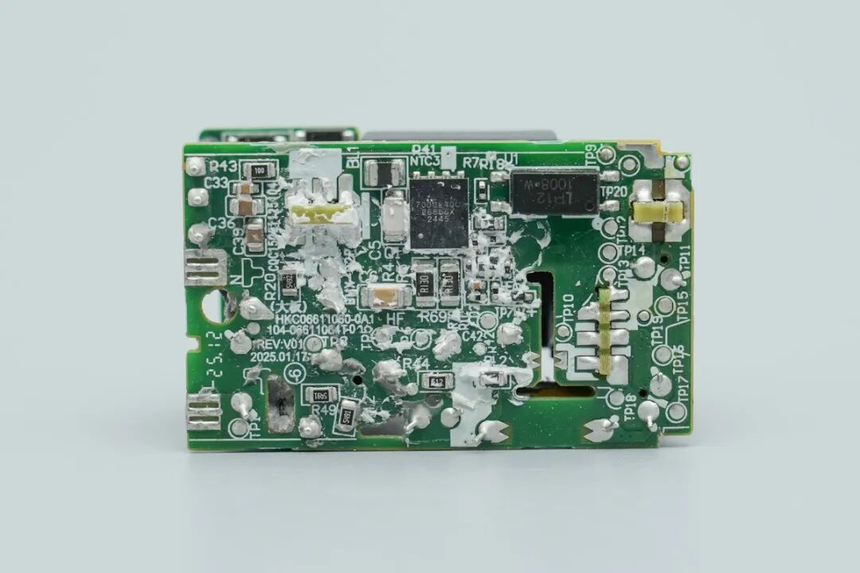

主板背面设有初级开关管、光耦等器件。


模块输入端顶部设有小板，与主板通过塑料支架支撑固定。

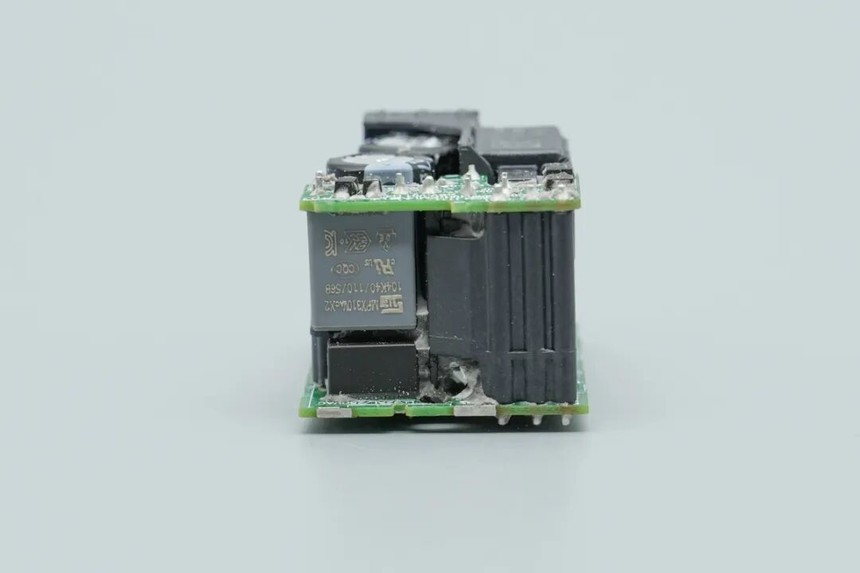

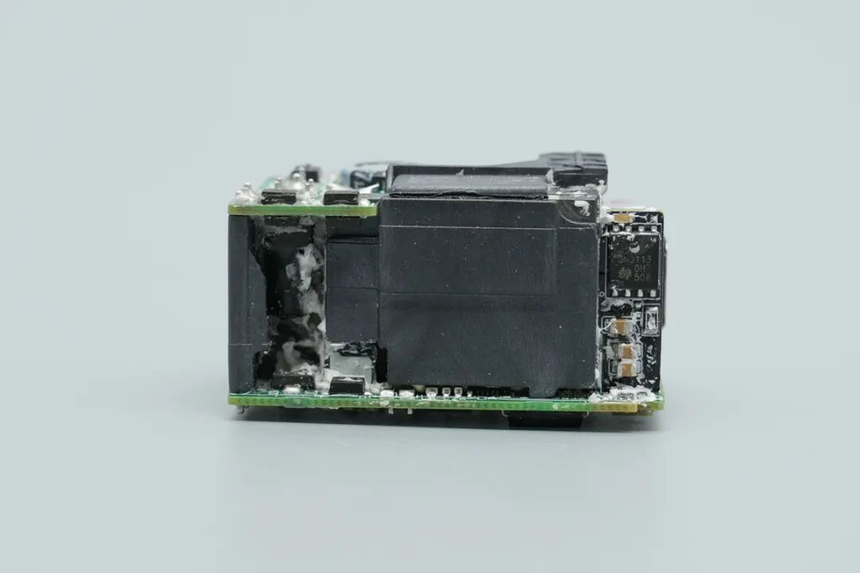

模块侧面设有平面变压器小板，并且磁芯外套塑料壳，

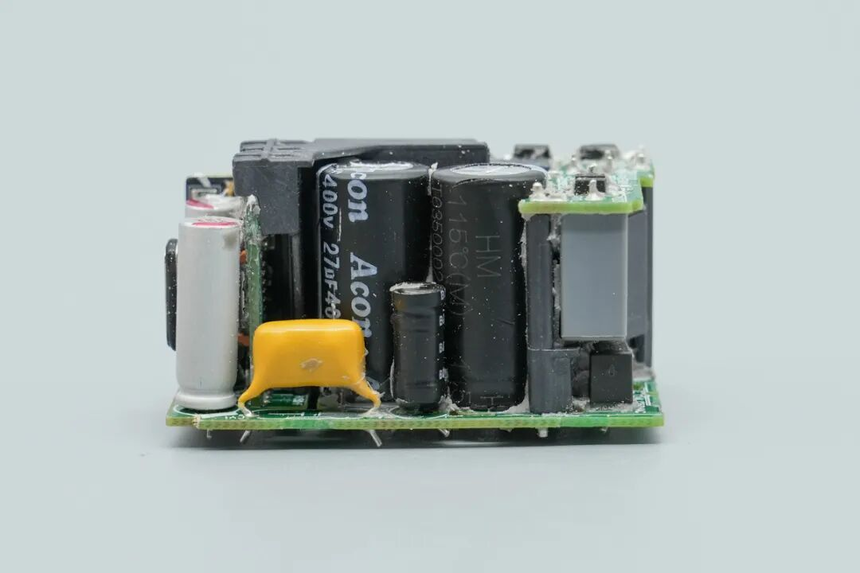

另一侧中心区域设有工字电感、高压滤波电解电容等器件，同时高压滤波电解电容和输出小板之间也有黑色塑料壳进行隔离。

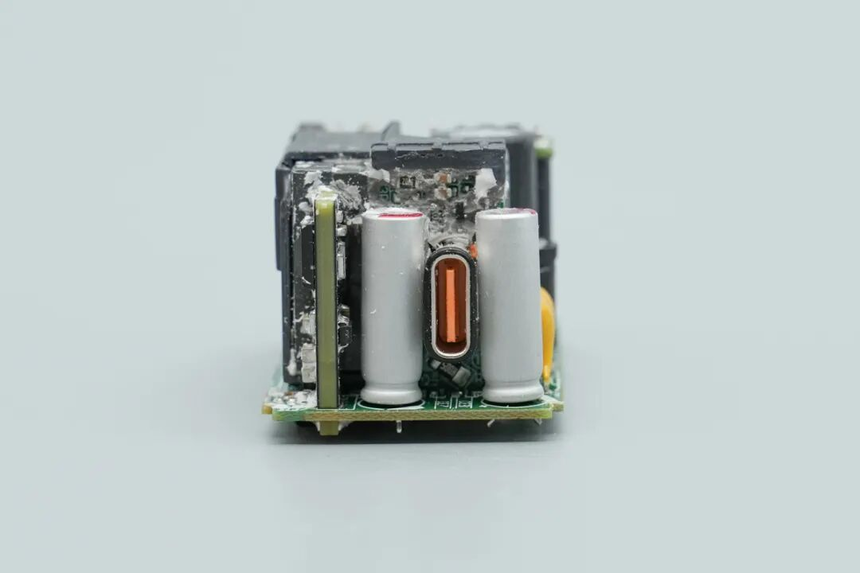

输出端焊接USB-C接口母座小板，主板上设有两颗固态滤波电容。

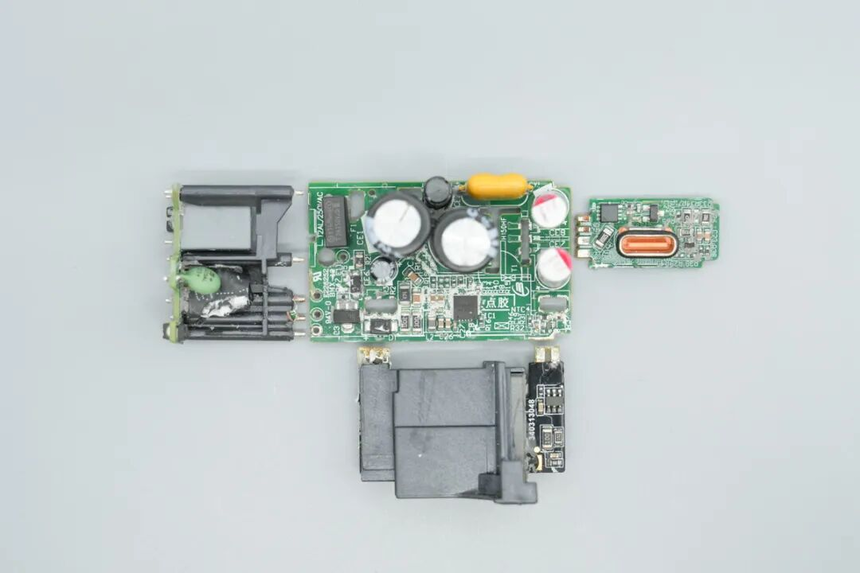

将PCBA模块完全拆分开。


输入端顶部小板正面设有NTC热敏电阻、安规X电容以及共模电感，共模电感一旁还设有两颗整流二极管。


另外两颗整流二极管设在小板背面，采用四颗组成桥式整流。

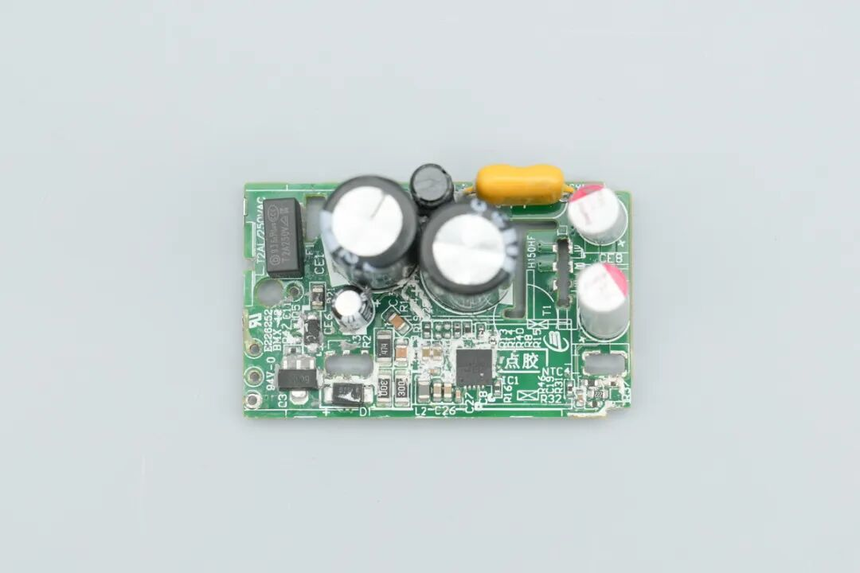

主板正面还设有延时保险丝、电源主控芯片、主控芯片供电电容、安规Y电容等器件。


延时保险丝来自贝特电子，出料号936，规格为2A250V。

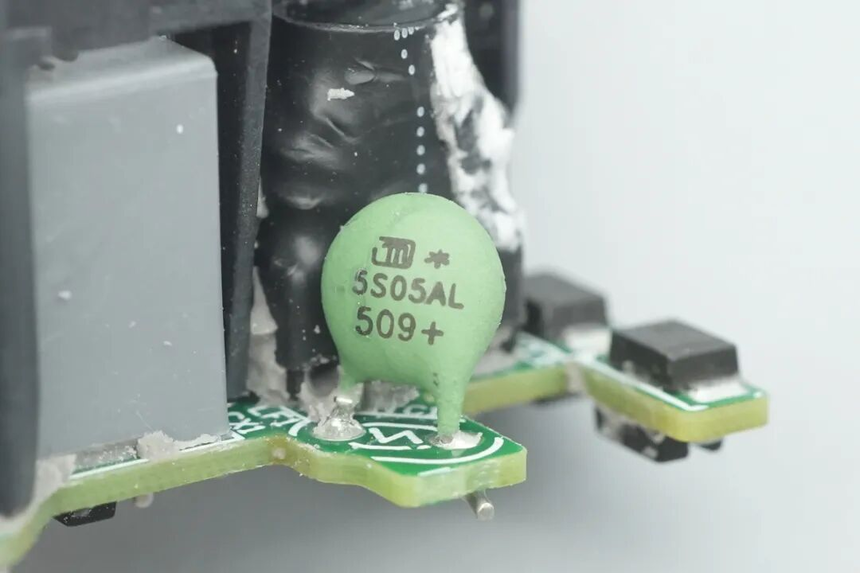

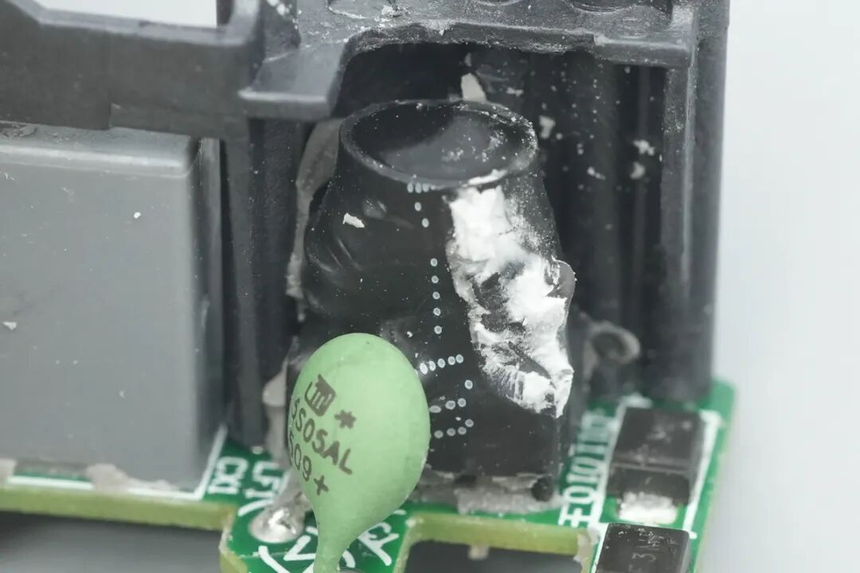

NTC热敏电阻用于抑制上电浪涌电流。


安规X2电容来自STE松田电子，容量0.1μF。


共模电感用于滤除EMI干扰，外套热缩管绝缘保护。

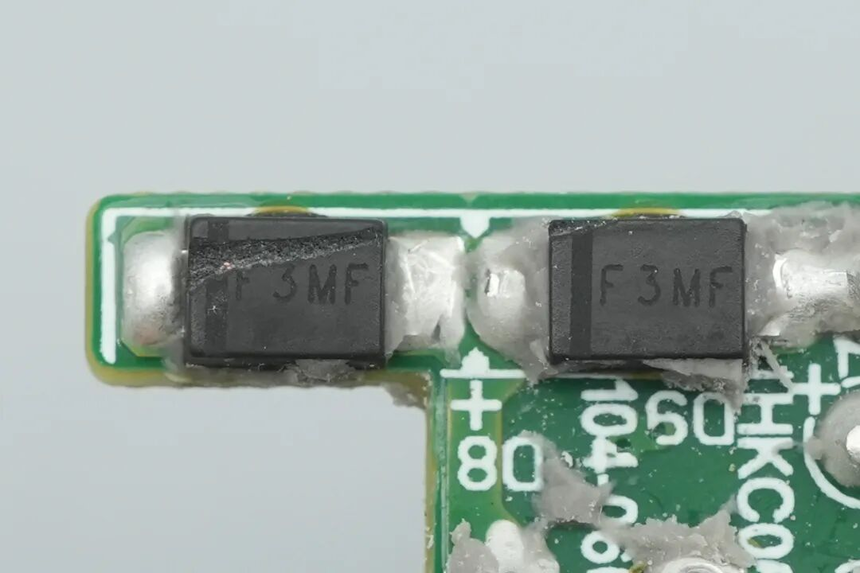

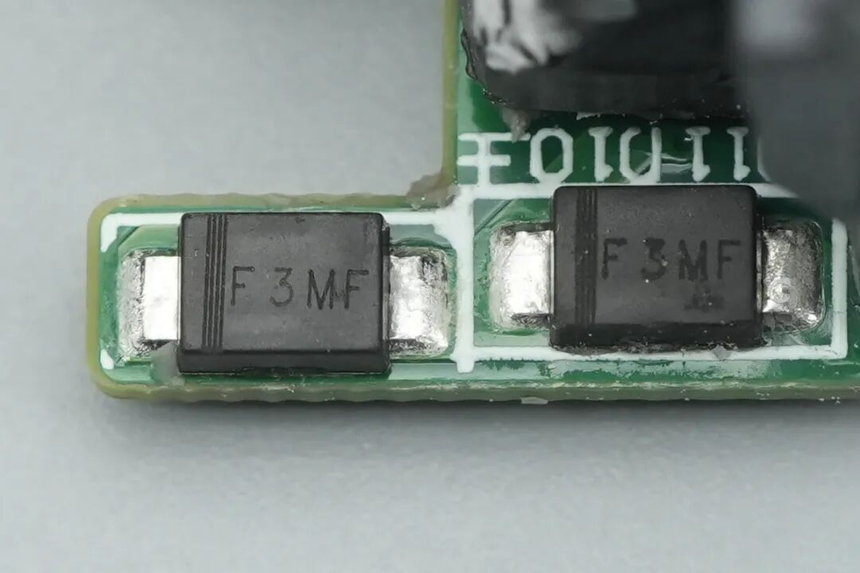

两颗整流二极管特写。


另外两颗特写。


工字滤波电感外套热缩管绝缘保护。

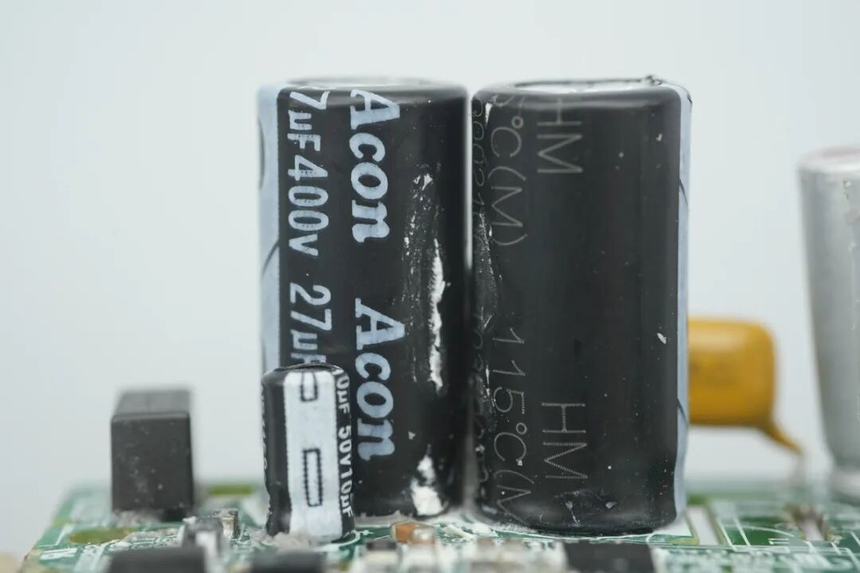

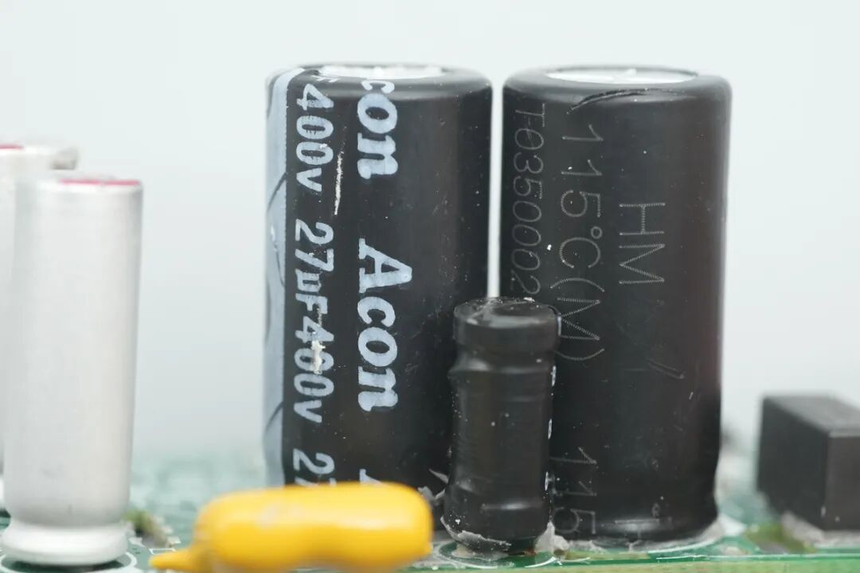

两颗高压滤波电解电容来自Acon新中元，规格均为400V27μF。

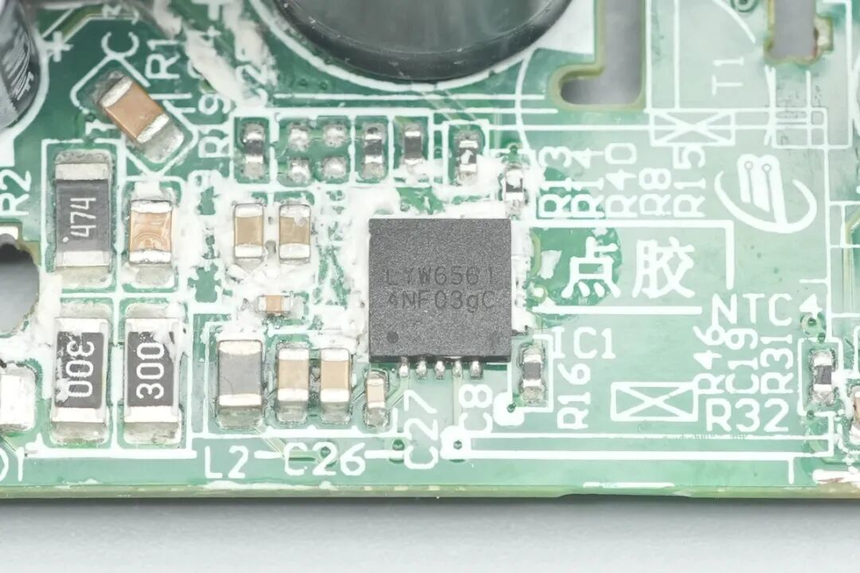

开关电源主控芯片特写，丝印LYW6561。

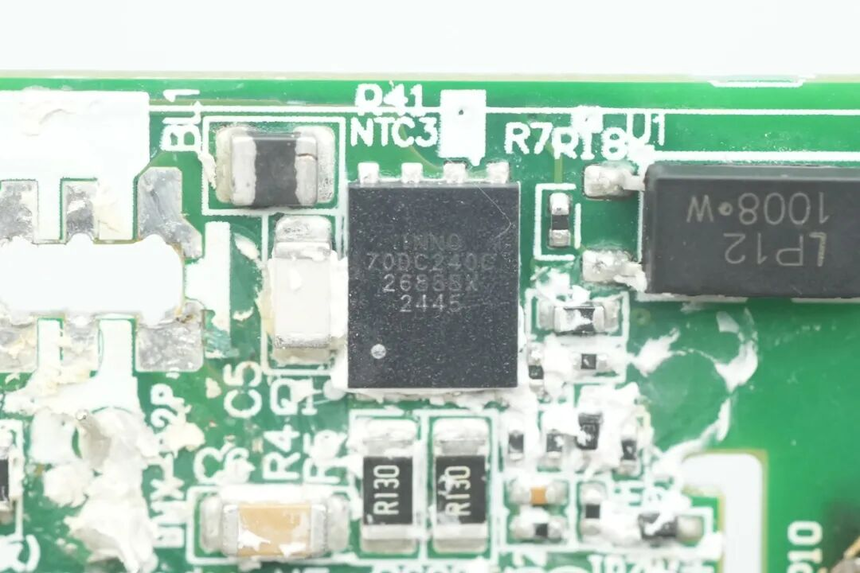

初级开关管采用英诺赛科INN700DC240C，这是一颗耐压700V的增强型氮化镓开关管，导阻为240mΩ，符合JEDEC标准的工业应用需求，内置ESD保护，采用DFN5*6封装。

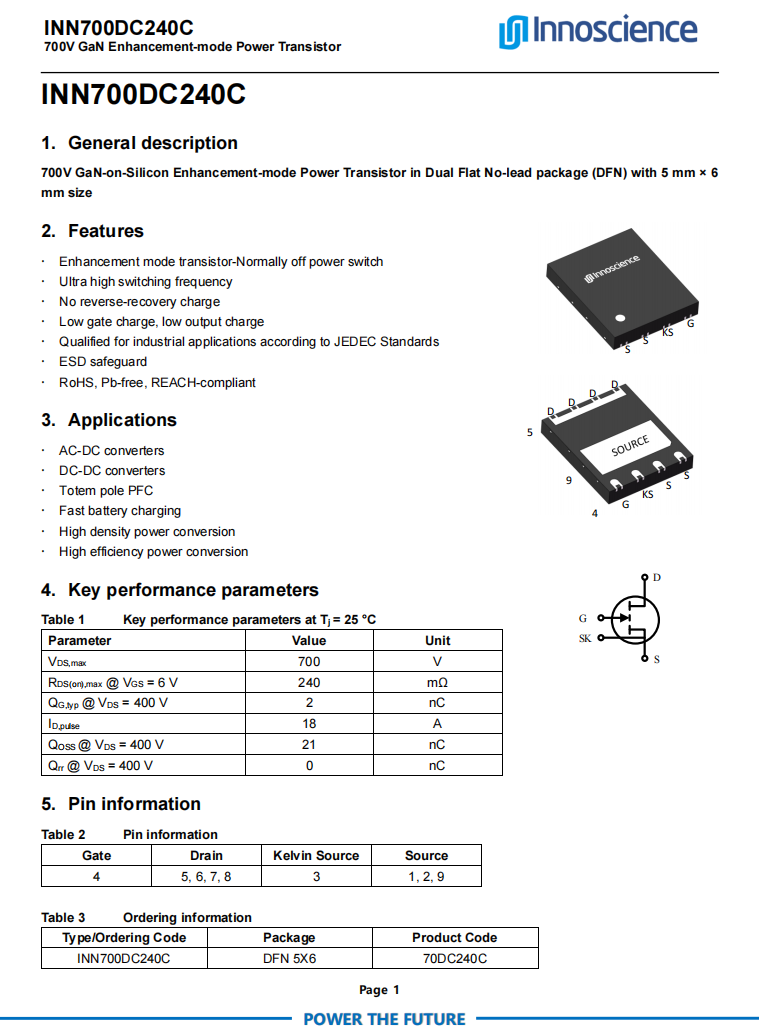

英诺赛科INN700DC240C资料信息。

充电头网通过拆解了解到，英诺赛科氮化镓芯片目前已被三星，OPPO，VIVO，联想，雅迪，LG，华硕，安克，努比亚，倍思，绿联，闪极等多家知名品牌和厂商所采用，出货量突破15亿颗。

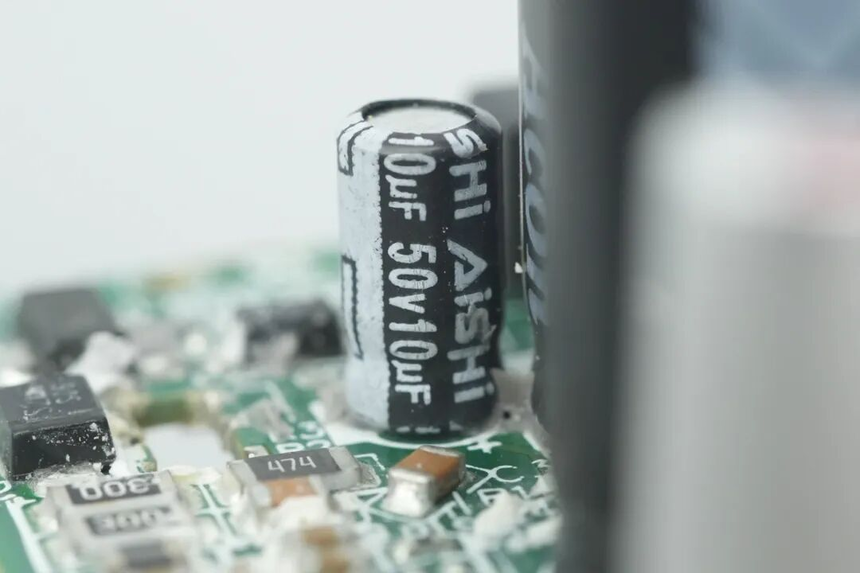

主控芯片供电电容来自艾华，规格为50V10μF。

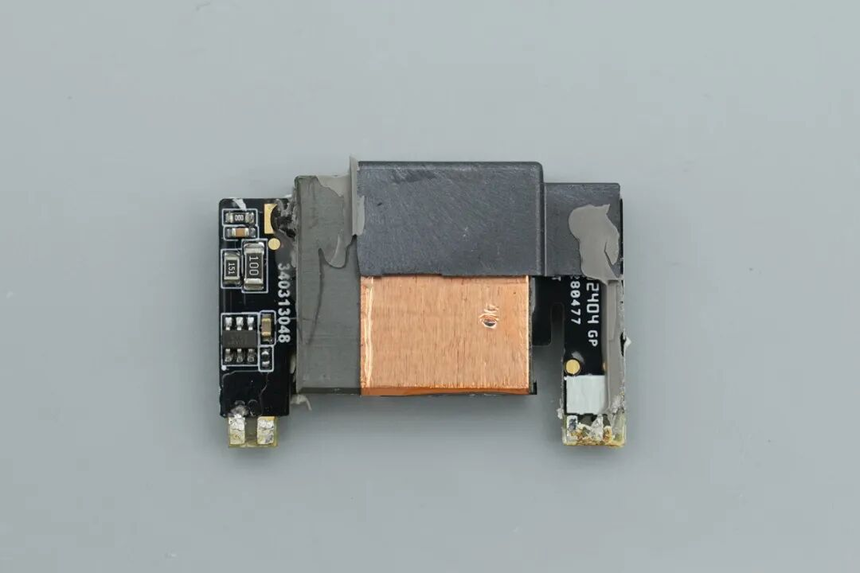

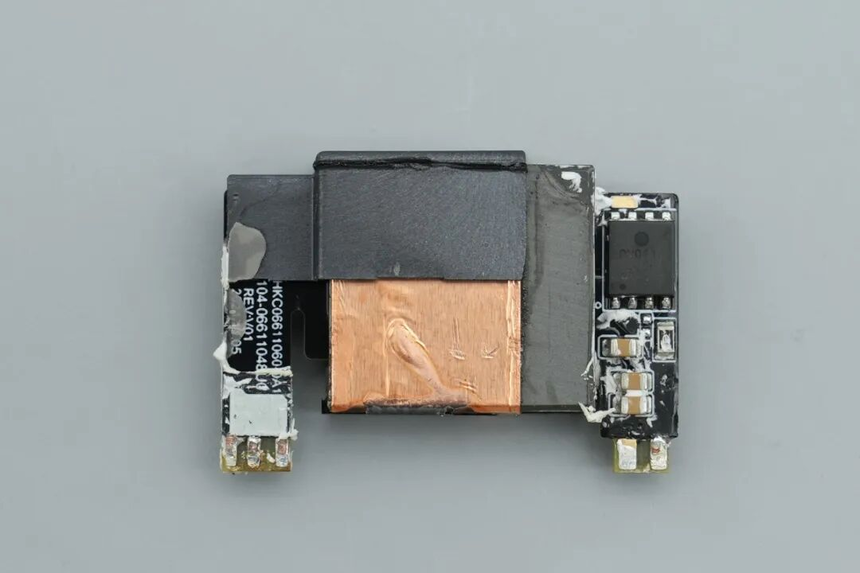

平面变压器模块一览，磁芯包裹铜箔处理，板子正面左侧设有一颗同步整流控制器。


小板背面对应位置设有一颗同步整流管。

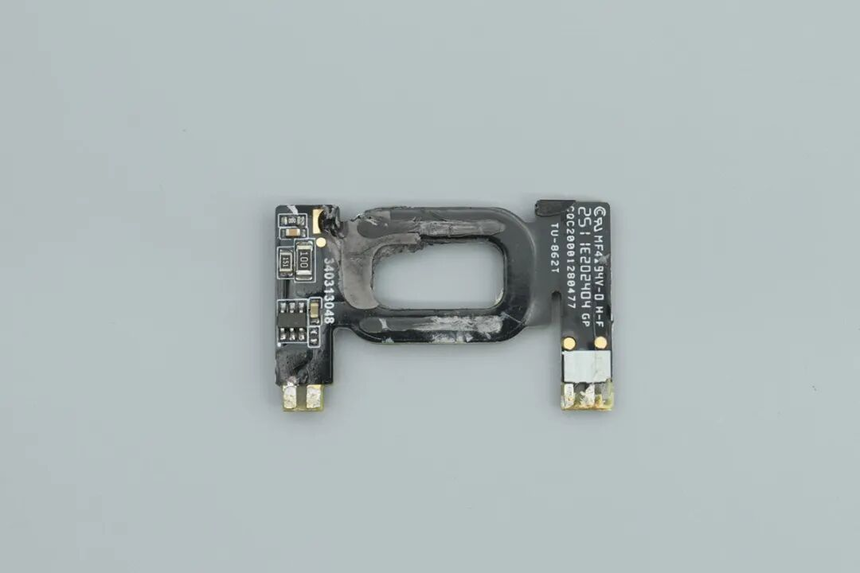

敲碎磁芯，平面变压器内部跑道型线圈一览。

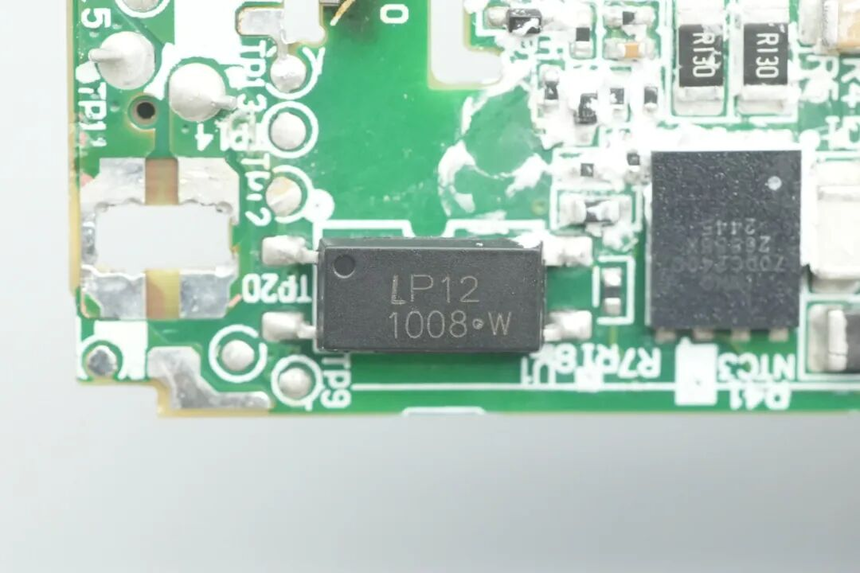

1018光耦特写，用于输出电压反馈。

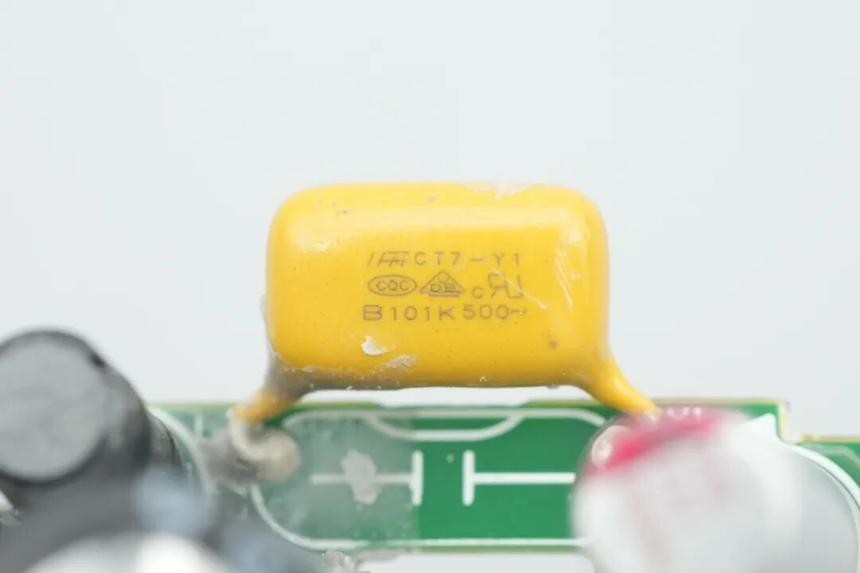

安规Y电容来自风华高科，为CT7系列串联Y电容，采用少见的黄色树脂封装。

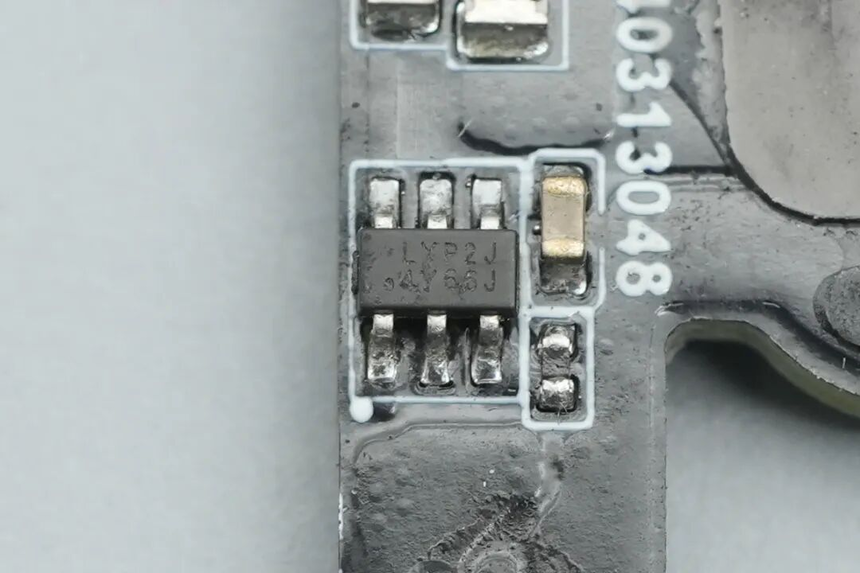

同步整流控制器丝印LYP2J。

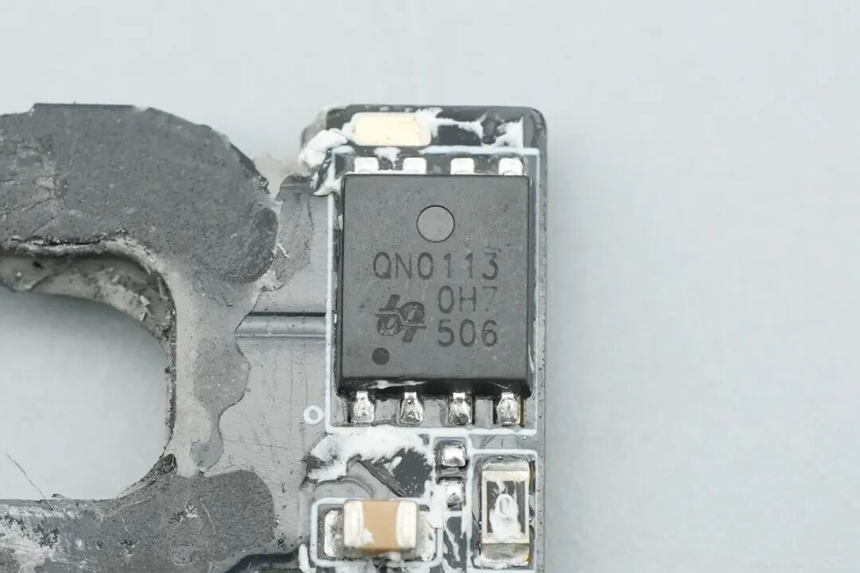

同步整流管来自uPI力智半导体，型号QN0113M6N，NMOS管，耐压100V，导阻6mΩ，采用PRPAK5*6封装。

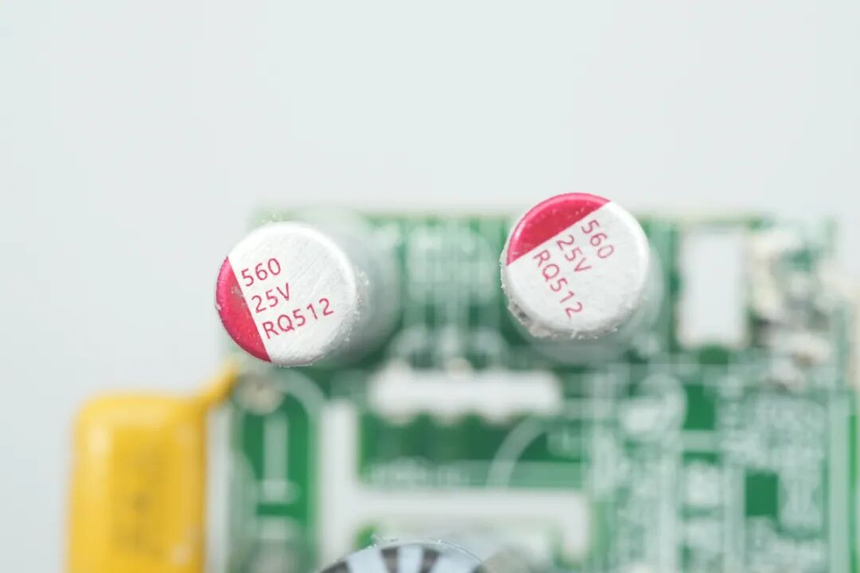

两颗输出滤波固态电容规格为25V560μF。


输出端小板正面设有一颗输出VBUS开关管。

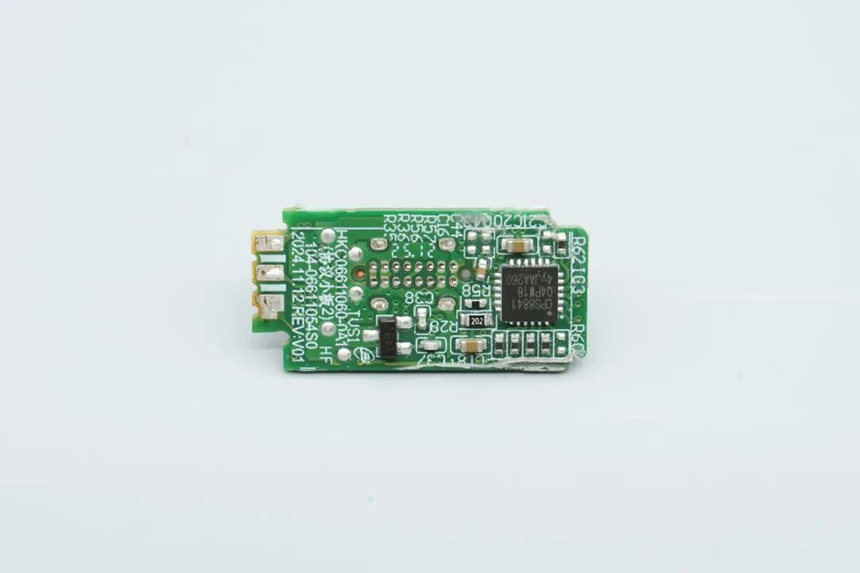

小板背面设有一颗协议芯片。


输出VBUS开关管来自平伟，丝印070N03HL，采用DFN3*3封装。

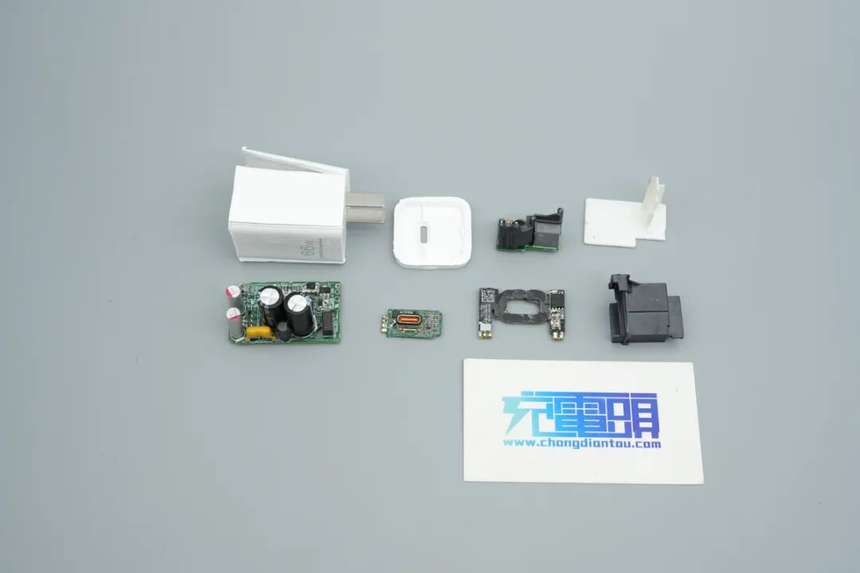

全部拆解一览，来张全家福。

充电头网拆解总结

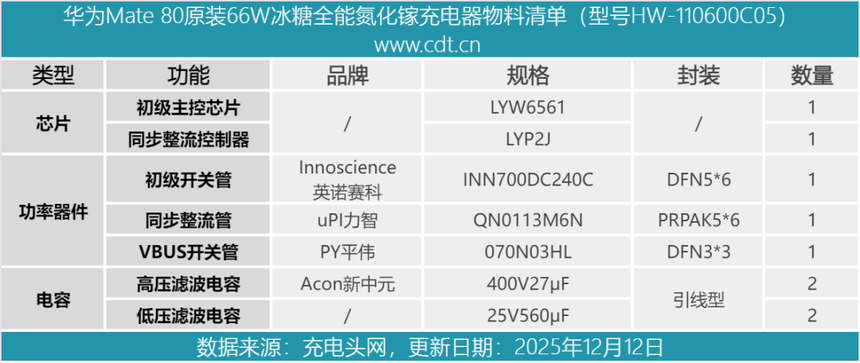

最后附上华为Mate 80原装66W冰糖全能氮化镓充电器的核心器件清单，方便大家查阅。

华为Mate 80新机标配的充电器与华为官方店铺在售的66W冰糖全能充电器为同款，这款产品采用创新精密堆叠架构设计，在氮化镓技术加持下，功率密度实现重大突破，十分的小巧便携。

性能方面，充电器不仅支持华为66W超级快充，同时还支持65W PD/PPS快充和66W UFCS融合快充，除高度适配华为的终端设备外，也可以用来给第三方品牌的手机、平板、笔电等设备快充。

充电头网通过拆解了解到，充电器内部PCBA模块采用多块小板堆叠设计，同时加装塑料支柱、外壳、隔离板等，不仅保护性好，也让模块整体更加稳固可靠。此外采用了高效电源方案，并支持智能温控以及拥有短路/过流/过压/欠压等12重防护，让快充不伤机，充电更安全。

PCBA模块输入端灌胶处理，采用英诺赛科氮化镓器件、平面变压器、115℃耐高温高压滤波电解电容以及细节打胶等方面可以看出，产品保持了华为一贯高水准用料做工。
